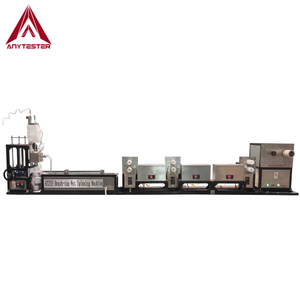

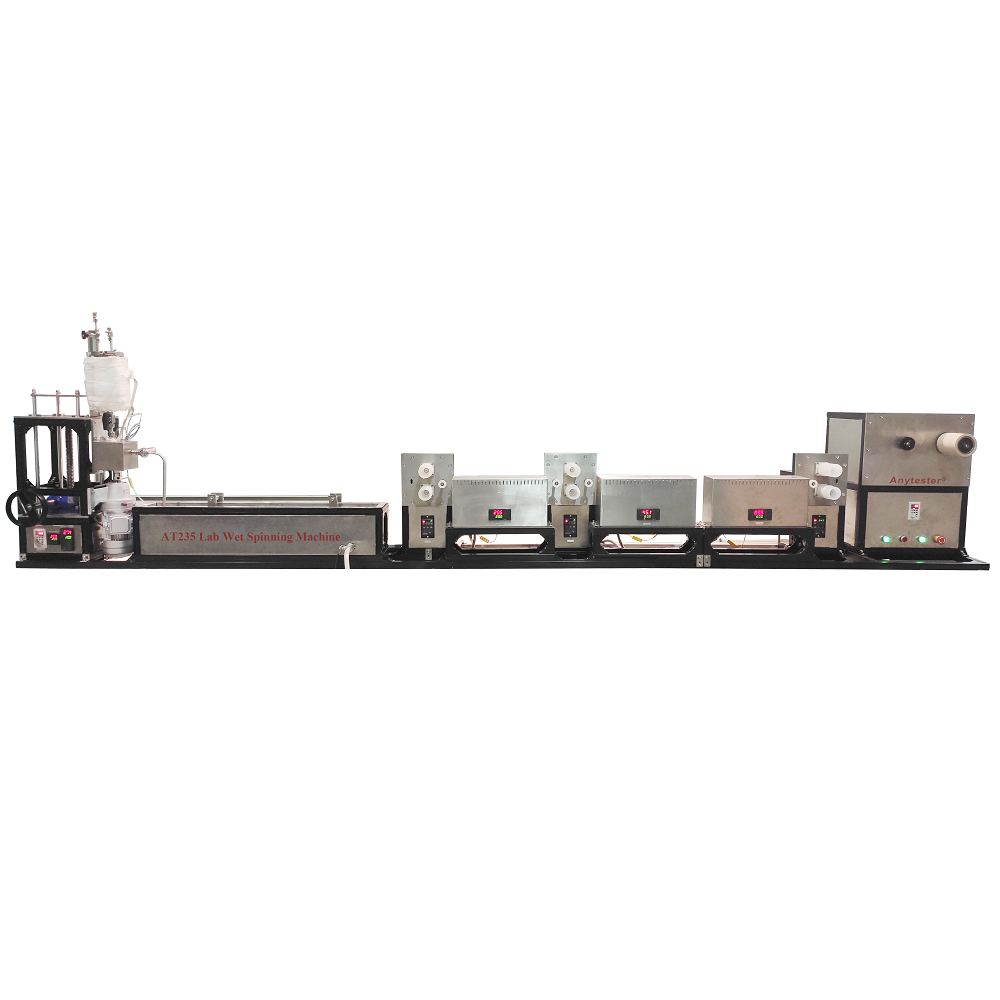

AT235C 同轴皮芯湿法纺丝试验机广泛应用于纺织、材料、高分子等研究领域,用于开展同轴皮芯纤维的可纺性研究等教学科研试验。主要用于聚合物材料的溶液纺丝,包括纤维素、聚乳酸(PLA)、聚乙烯(PE)、聚丙烯(PP)、聚酰胺(PA)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚醋酸乙烯酯(PVAC)、聚乙烯醇(PVA)、聚丙烯腈(PAN)、聚间苯甲酰胺(PBA)、壳聚糖、聚对苯二甲酰对苯二胺(PPTA)、间位芳香族聚酰胺(PMIA)、二丁酰甲壳素、聚苯并咪唑、聚苯并双二噁唑(PBO)、聚甲基丙烯酸甲酯(PMMA)、聚偏氟乙烯(PVDF)、聚氨酯弹性体橡胶(TPU)等,以及各类聚合物基的复合材料(纤维基底材料掺入微纳米颗粒或者量子点等)。 该设备的购置是为了满足学院人才培养、提高科研水平以及开展产学研合作的需要,设备购置后将直接用于纺织服装学院纺织工程专业、轻化工程专业、非织造材料与工程专业、服装设计与工程专业的本科教学工作,可开出一批新的设计性和综合性实验,同时又可用于纺织专业研究生课题实验和学生创新性研究、专利竞赛以及各类专业比赛等,并为教师开展相关科研提供条件,有效提高科研水平,此外,在产学研合作方面,可为企业研究开发新产品。
本套试验线是根据湿法工艺设计制造的,其基本工艺路线:
双溶液罐(氮气压出)—— 计量泵——鹅颈管——喷丝组件——凝固浴——对辊(一)——牵伸热箱——对辊(二)——牵伸定型箱——对辊(三)——收卷机。

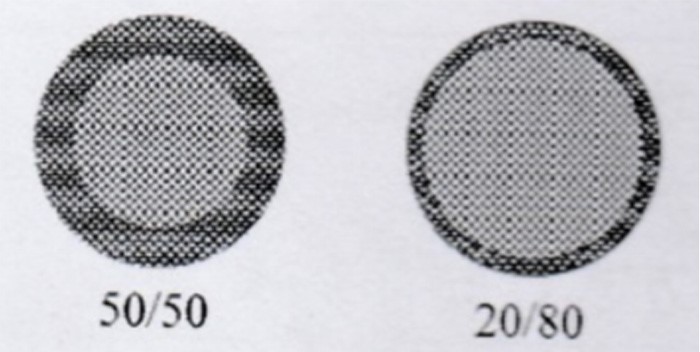

喷丝头类型 | 推荐孔数 | 孔径范围 | 可纺丝经范围(纤维前) |
皮芯结构 | 单孔 | 外层1.2或1.5mm, 内层内径0.2~0.9mm | 0.02~1.5mm |
AT235C 同轴皮芯湿法纺丝试验机广泛应用于纺织、材料、高分子等研究领域,用于开展同轴皮芯纤维的可纺性研究等教学科研试验。主要用于聚合物材料的溶液纺丝,包括纤维素、聚乳酸(PLA)、聚乙烯(PE)、聚丙烯(PP)、聚酰胺(PA)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚醋酸乙烯酯(PVAC)、聚乙烯醇(PVA)、聚丙烯腈(PAN)、聚间苯甲酰胺(PBA)、壳聚糖、聚对苯二甲酰对苯二胺(PPTA)、间位芳香族聚酰胺(PMIA)、二丁酰甲壳素、聚苯并咪唑、聚苯并双二噁唑(PBO)、聚甲基丙烯酸甲酯(PMMA)、聚偏氟乙烯(PVDF)、聚氨酯弹性体橡胶(TPU)等,以及各类聚合物基的复合材料(纤维基底材料掺入微纳米颗粒或者量子点等)。 该设备的购置是为了满足学院人才培养、提高科研水平以及开展产学研合作的需要,设备购置后将直接用于纺织服装学院纺织工程专业、轻化工程专业、非织造材料与工程专业、服装设计与工程专业的本科教学工作,可开出一批新的设计性和综合性实验,同时又可用于纺织专业研究生课题实验和学生创新性研究、专利竞赛以及各类专业比赛等,并为教师开展相关科研提供条件,有效提高科研水平,此外,在产学研合作方面,可为企业研究开发新产品。
本套试验线是根据湿法工艺设计制造的,其基本工艺路线:
双溶液罐(氮气压出)—— 计量泵——鹅颈管——喷丝组件——凝固浴——对辊(一)——牵伸热箱——对辊(二)——牵伸定型箱——对辊(三)——收卷机。
喷丝头类型 | 推荐孔数 | 孔径范围 | 可纺丝经范围(纤维前) |
皮芯结构 | 单孔 | 外层1.2或1.5mm, 内层内径0.2~0.9mm | 0.02~1.5mm |
u 手动升降架,可升起或者降下溶液罐,计量泵,鹅颈管和喷丝组件;
316L不锈钢鹅颈管和凝固浴槽;
带2个压丝辊凝固浴槽可选配加热系统;
牵伸热箱和定性箱采用非接触式热空气加热;
可调速尼龙牵伸对辊或选配316L不锈钢辊,采购直流无刷电机驱动,调速范围广;
整条工艺线采用快速连接方式,各部件可以任意改变位置;便于组装和自由搭配;
可选配水洗槽和加油槽;
模拟整个生产线,尺寸小,不占面积。
u 手动升降架,可升起或者降下溶液罐,计量泵,鹅颈管和喷丝组件;
316L不锈钢鹅颈管和凝固浴槽;
带2个压丝辊凝固浴槽可选配加热系统;
牵伸热箱和定性箱采用非接触式热空气加热;
可调速尼龙牵伸对辊或选配316L不锈钢辊,采购直流无刷电机驱动,调速范围广;
整条工艺线采用快速连接方式,各部件可以任意改变位置;便于组装和自由搭配;
可选配水洗槽和加油槽;
模拟整个生产线,尺寸小,不占面积。
仪器型号 | AT235 |
溶液罐 | 容积:1L 材料:316L不锈钢 快装式开盖 含出液口、氮气进口 |
计量泵 | 规格:JR1×0.6 cc/rev 齿轮泵 公称流量:0.6CC/rev |
计量泵传动 | 减速机+直流无刷电机 功率:40W 减速比:1:60 |
溶液管道 | 材料:316L不锈钢 |
模头部件 | 材料:316L不锈钢 含计量泵座、组件座 |
鹅颈管 | 材料为316L不锈钢,外径12mm,内径4mm |
喷丝头 | 单孔,304不锈钢材质,孔径待定 |
凝固浴 | 材料:316L不锈钢 尺寸:长1000×宽160×高160mm 含压丝棒二件 含加热管两根 加热总功率:1.6KW |
牵伸辊(一) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |

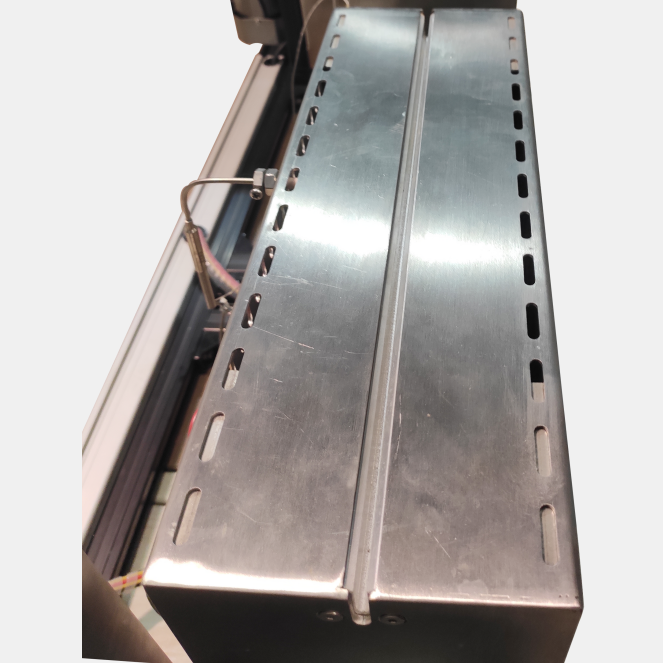

牵伸热箱 | 加热方式:非接触式热空气加热 长度:400mm 加热功率:750W 测温元件:K型热电隅 温度范围:室温+10℃~250℃ |
牵伸辊(二) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |
热定型箱 | 加热方式:非接触式热空气加热 长度:400mm×2 加热功率:750W 测温元件:K型热电隅 温度范围:室温+10℃~250℃ |
对辊(三) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |
收卷机 | 单锭收卷机,气涨辊 速度范围:10~400r/min 收丝盘规格:Ø55×80mm 含横动 横动动程:55mm |
电源电压 | AC220V 50Hz, 单项 |
仪器型号 | AT235 |
溶液罐 | 容积:1L 材料:316L不锈钢 快装式开盖 含出液口、氮气进口 |
计量泵 | 规格:JR1×0.6 cc/rev 齿轮泵 公称流量:0.6CC/rev |
计量泵传动 | 减速机+直流无刷电机 功率:40W 减速比:1:60 |
溶液管道 | 材料:316L不锈钢 |
模头部件 | 材料:316L不锈钢 含计量泵座、组件座 |
鹅颈管 | 材料为316L不锈钢,外径12mm,内径4mm |
喷丝头 | 单孔,304不锈钢材质,孔径待定 |
凝固浴 | 材料:316L不锈钢 尺寸:长1000×宽160×高160mm 含压丝棒二件 含加热管两根 加热总功率:1.6KW |
牵伸辊(一) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |
牵伸热箱 | 加热方式:非接触式热空气加热 长度:400mm 加热功率:750W 测温元件:K型热电隅 温度范围:室温+10℃~250℃ |
牵伸辊(二) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |
热定型箱 | 加热方式:非接触式热空气加热 长度:400mm×2 加热功率:750W 测温元件:K型热电隅 温度范围:室温+10℃~250℃ |
对辊(三) | 二辊牵伸组 辊体材料:尼龙 (可定制316L材质) 辊体尺寸:Ø55×80mm 齿轮减速调速直流无刷电机功率:60W 减速比:1:7.5 (可定制) 速度范围:10~400r/min 数字设定调速,带辊体转速显示 |
收卷机 | 单锭收卷机,气涨辊 速度范围:10~400r/min 收丝盘规格:Ø55×80mm 含横动 横动动程:55mm |
电源电压 | AC220V 50Hz, 单项 |
NO | 实物名称 | 数 量 |
1 | 主机 | 壹 台 |
2 | 喷丝帽 100孔 0.07mm | 壹 个 |
3 | 产品装箱单 | 壹 份 |
4 | 产品说明书 | 壹 份 |
5 | 产品合格证 | 壹 份 |
NO | 实物名称 | 数 量 |
1 | 主机 | 壹 台 |
2 | 喷丝帽 100孔 0.07mm | 壹 个 |
3 | 产品装箱单 | 壹 份 |
4 | 产品说明书 | 壹 份 |
5 | 产品合格证 | 壹 份 |
NO | 实物名称 |
1 | 水洗槽 |
2 | 加油槽 |
NO | 实物名称 |
1 | 水洗槽 |
2 | 加油槽 |
