HY4900扭矩电流计 是一个测量系统为学习聚合物的流， plastcizing，热和剪稳定性。 此系统包括一个平台和一些功能部件，例如搅拌机和挤压机。 平台和功能部件有关在实验室要求仅小的范例数量可能评定流和聚合物配制工作情况、温度的重要过程参数，压、扭矩和黏度。 此仪器，被设计对一个非常好的系统与高评定的精确度，处理灵活性和测试增殖率，在科学研究、质量管理和进程实验广泛applicated。 全部的系统是如下：
HY4900扭矩电流计 是一个测量系统为学习聚合物的流， plastcizing，热和剪稳定性。 此系统包括一个平台和一些功能部件，例如搅拌机和挤压机。 平台和功能部件有关在实验室要求仅小的范例数量可能评定流和聚合物配制工作情况、温度的重要过程参数，压、扭矩和黏度。 此仪器，被设计对一个非常好的系统与高评定的精确度，处理灵活性和测试增殖率，在科学研究、质量管理和进程实验广泛applicated。 全部的系统是如下：
1. 平台

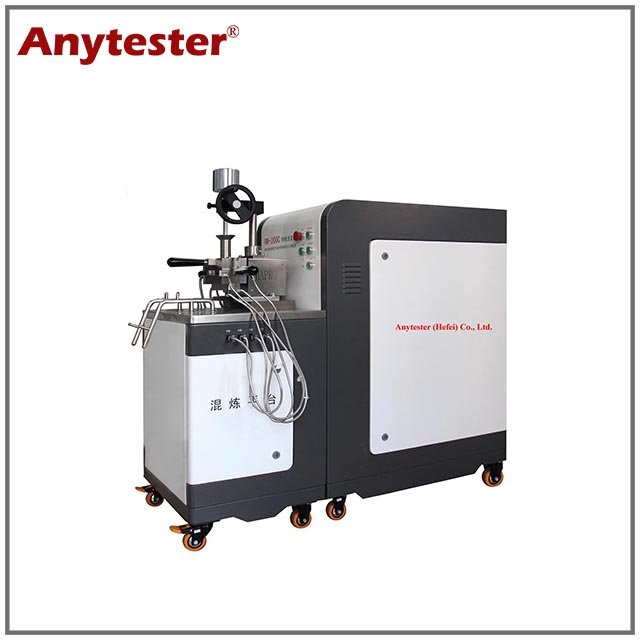

平台，链接与外部个人计算机通过行业公共汽车，为驱动和控制功能部件和数据记录提供所有功能。 它有配比与搅拌机或挤压机的机械和电子界面。 我们有匹配功能部件的二结构以平台。 一个是一个简化的结构，并且别的是在手车做功能部件更加容易地交换它的部件可移动的结构。 您能选择集合执行测试任务。 平台和其技术参数显示作为Fig.1和Tab.1。
Tab.1 参数s ofThe平台
| 参数 | |
| 马达 | 谢德导入了伺服系统4.08kw |
| 还原剂 | 从德国Neugart导入1:15或1:20 |
| 速度范围 | 0.1~200rpm |
| 速度准确性 | 0.05%F.S. |
| 扭矩 | 0~230Nm |
| 扭矩准确性 | 0.1%F.S. |
| 融解压范围 | 0.1~100MPa |
| 融解压准确性 | 0.5%F.S. |
| 温度范围 | 0~400℃ |
| 温度准确性 | ±1℃ |
| 温度通道 | 5 (4条通道为控制温度) |
| 电源 | 3phase， AC380V， 50Hz， 30A |
2. 搅拌机

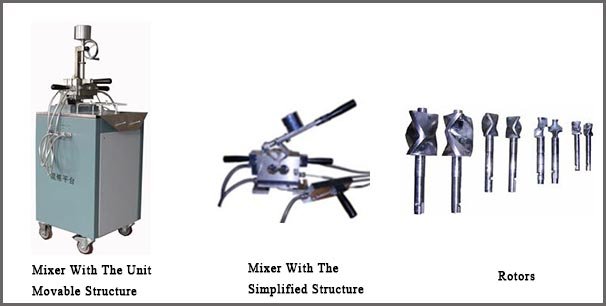

这台搅拌机为热塑性塑料、thermosets、弹性体和其他相似的材料测试是应用的受温度和剪的影响。 若干重要信息，例如融合时间、PVC的热&剪稳定性，融解黏度和聚合物交叉链接的属性，可以由此部件得到。 它用3部分装备组成了电子加热室和二个可兑换的电动子。 房间和电动子由1Cr18Ni9Ti和3Cr13各自不锈钢制成，并且电动子轨密封由古芝C合金制成保证理想的海豹捕猎。 搅拌机、电动子和其参数显示作为Fig.2和Tab.2。
Tab.2 参数s ofThe搅拌机
| 参数 | |||
| 能力 | 60ml | 200ml | 300ml |
| 材料 | 304L，被导入 | ||
| 最大。 温度 | 350℃ | ||
| 最大。 扭矩 | 150Nm | 250Nm | 250Nm |
| 电动子 | 路辗(Banbury、凸轮或者Delta选项) | ||
| S小便dratioof 电动子 | 3:2 | ||
| 热化区域 | 3条通道 | ||
| 热化模式 | Electirc热化与被导入的加热的管 | ||
| 总热化次幂 | 1800w | 3600w | 4800w |
3. 唯一螺丝塑料挤压机和彀子

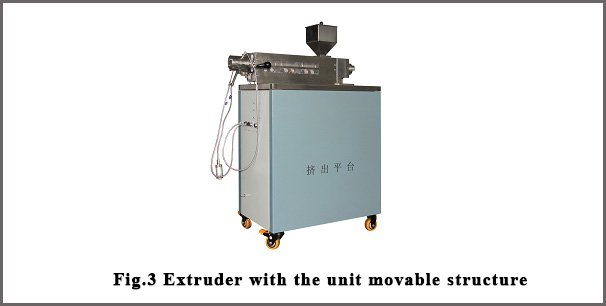

挤压机和彀子有关为留变特性测试和特别是热塑性塑料聚烯烃的处理能力使用，为生产测试范例在实验室里。 有彀子的5种类型可以连接挤压机。 他们是标尺血丝、平面的影片、标尺、管道和上漆的电汇。 这些彀子创建被定义的几何的配置文件。 温度和融解迫使评定沿挤压机桶并且中断启用融解情况的准确定义。 在挤压期间，一个适当的加工条件可以被选择。 特别地，一个强大的挤压血丝电流计可以被修建通过使用挤压机与血丝彀子一起。留变数据，例如剪利率，抗剪应力和黏度可以评估与Rabinowitsch和Bagley更正。螺丝、桶和彀子由38CrMoAlA和3Cr13合金钢制成。 挤压机和彀子和他们的参数显示作为Fig.3和Tab.3。
Tab.3 参数s of挤压rd中断
| 参数 | |
| L ：D | 25:1或28:1或者30:1 |
| Srew直径 | 20 |
| Compressi在比例 | 2.1 ：1 for药丸s2.4 ：1 for粉末 |
| 最大。 温度 | 350~400℃ |
| 热化次幂 | 800w/channel |
| 热化通道 | 4 |
| 温度mesuring的通道 | 1 |
| 中断 | |
| 标尺血丝 | Dia. ： Ф1.0， Ф1.27， Ф2.0 L ：D ： 20:1， 30:1， 40:1 |
| 管道 | 内在dia. ： Ф10，外部dia. ： Ф12.5 |
| 标尺 | Ф5 |
| 上漆的电汇 | 核心： Ф1.5，中断： Ф4.0 |
| 平面的影片 | 50×1.8 (L×W) |
4.唯一螺丝橡胶挤压机和彀子

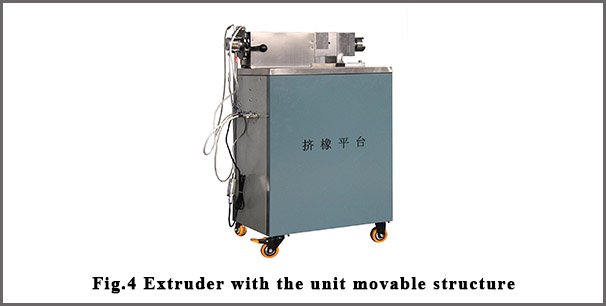

挤压机和彀子有关为留变特性测试和橡胶的处理能力使用，为生产测试范例在实验室里。 挤压机和彀子和他们的参数显示作为Fig.4和Tab.4。
Tab.4 参数s of挤压rd彀子
| 参数 | |
| L ：D | 12 |
| 螺丝直径 | 30 |
| Compressi在比例 | 3:1 |
| 最大。 温度 | 350~400℃ |
| 热化次幂 | 800w/channel |
| 热化通道 | 3 |
| 温度评定的通道 | 1 |
| 冷却的模式 | 压缩空气冷却 |
| 彀子 | Gaver或磁道 |
5. 圆锥形双胞胎螺旋挤压机和彀子

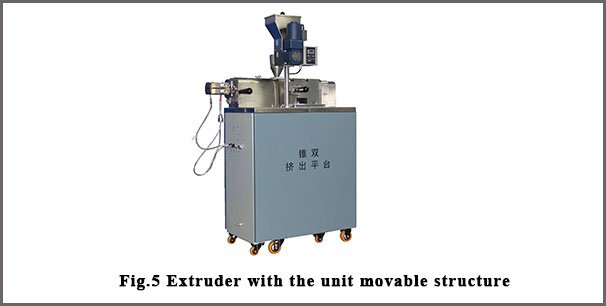

Intermeshing圆锥形双胞胎螺旋挤压机和平台有关可以被用于模拟圆锥形双胞胎螺旋挤压机的生产过程。 它采用唯一结构设计，容易并且斋戒在腐蚀性材料的实验以后清洗。 挤压机为处理pf PVC次幂是特别适当的，连接用不同的彀子，可能直接地挤压页、管道、配置文件等等。 挤压机和彀子和他们的参数显示作为Fig.5和Tab.5。
Tab.5 参数s of挤压rd中断
| 参数 | ||
| Srew直径 | 20~39mm | |
| 螺丝的有效长度 | 325mm | |
| 桶长度 | 340mm | |
| 最大。 温度 | 350~400℃ | |
| 热化次幂 | 800w/channel | |
| 热化通道 | 3 | |
| 温度mesuring的通道 | 1 | |
| 冷却的模式 | 压缩空气冷却 | |
| 中断 | 平面的影片 | L×W ： 60×1.5 |
| 管道 | 内在dia. ： Ф10，外部dia. ： Ф12.5 | |
6.并行双胞胎螺旋挤压机和彀子

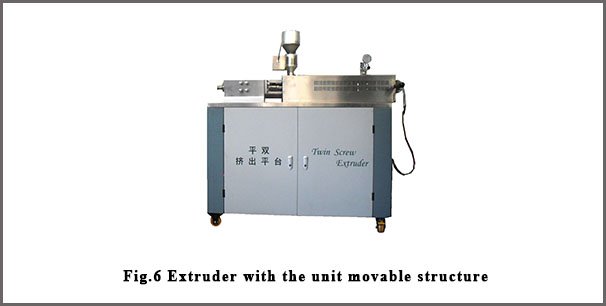

并行双胞胎螺旋挤压机maily使用为装载，混和，橡胶、塑料和工程树脂的修改和改进，并且为超级吸收剂树脂的devolatilization。 挤压机可能为挤压的生物可分解的masterbatch也使用、多醯胺缩聚和聚氨酯聚化和导致射击碳粉末&磁性粉末、电缆绝缘材料、鞘材料、交互相联材料的PVC电缆和多种硅酮。挤压机和彀子和他们的参数显示作为Fig.6和Tab.6。
Tab.6 参数s of挤压rd中断
| 参数 | ||
| Srew结构 | 构件struture | |
| L ：D | 40 | |
| 螺丝坡口深 | 3.5mm | |
| 最大。 温度 | 350~400℃ | |
| 热化模式 | 5个阶段电热化 | |
| 冷却的模式 | 5个阶段压缩空气冷却 | |
| 传送方式 | 螺丝口 | |
| 螺丝的转动速度 | 10~480rpm | |
| 尾气模式 | 真空尾气 | |
| Meterial类型 | 聚烯烃 PA，宠物， PBT | |
| 彀子 | 射击 | Ф3.0*2 |
| 管道 | 内在dia. ： Ф10，外部dia. ： Ф12.5 | |
| 平面的影片 | L×W ： 60×1.5 | |
| 上漆的电汇 | 核心： Ф1.5，中断： Ф4.0 | |
7.影片吹的设备

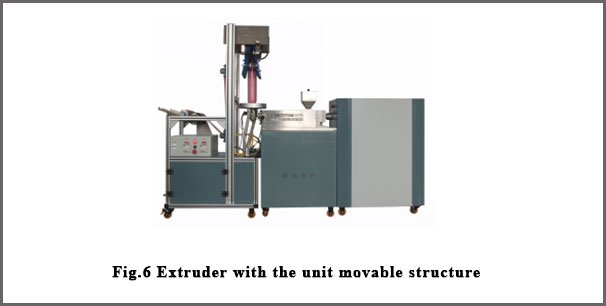

影片吹的设备为影片生产是适当的在一个小规模为实验室使用。 参数显示作为Fig.7和Tab.7。
Tab.7 参数s of影片吹的设备
| 参数 | |
| 拉路辗dia。 | 120mm |
| 绕路辗dia。 | 120mm |
| 风速 | 0~140mm/s |
| 中断dia。 | 24mm |
| 吹dia.的影片。 | 50~120mm |
| 绕宽度 | 78~190mm |
| 中断空白 | 0.3~1.8mm |
| 维数 | 1050×700×1880mm |
8. 软件和数据表
一套软件为仪器是按照：
(1)平台软件。
(2)搅拌机软件。
(3)挤压机软件。
(4)黏度软件。

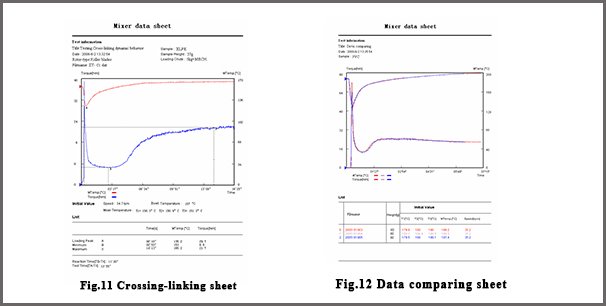

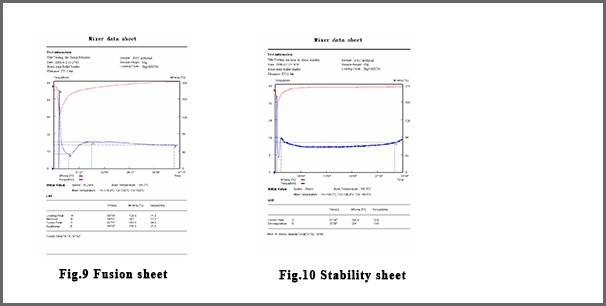

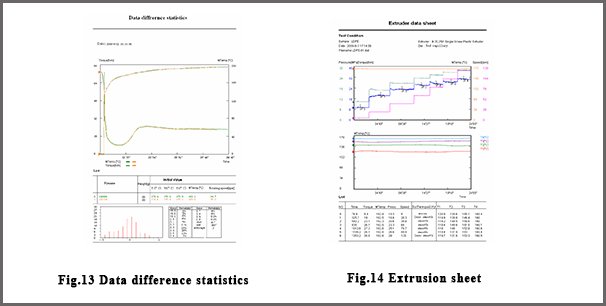

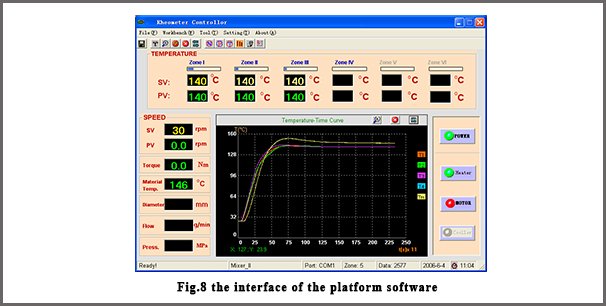

他们在Windows XP系统管理。平台软件的界面显示作为图8。 导出从这个软件的一些典型的数据表显示作为Fig.9， Fig.10， Fig.11， Fig.12， Fig.13， Fig.14， Fig15。
