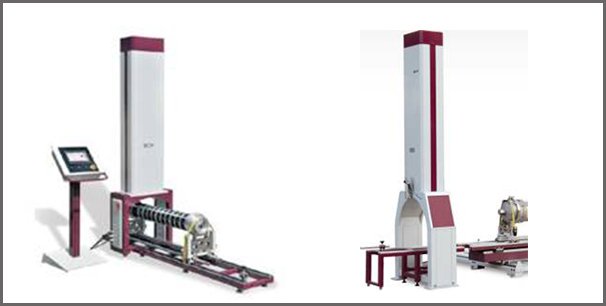

HY4720迅速裂纹扩展 (RCP)测试人员使用确定在热塑性塑料管道起动的裂缝的拘捕或传送以指定的温度和内部压被小规模稳定测试(S4测试)。 此设备依照ISO 13477,GB/T 19280等。
HY4720迅速裂纹扩展 (RCP)测试人员使用确定在热塑性塑料管道起动的裂缝的拘捕或传送以指定的温度和内部压被小规模稳定测试(S4测试)。 此设备依照ISO 13477,GB/T 19280等。
RCP测试单位:
此测试人员对为气体管道制造商等是必要的。 这个范例是使用对发运气体和液体主要的管道。
★合理的结构和准确影响速度。 有能量储备设备在基本的部件,将转换弹性势能成动能,影响速度范围可以是受控的在1m/s和20m/s.之间。

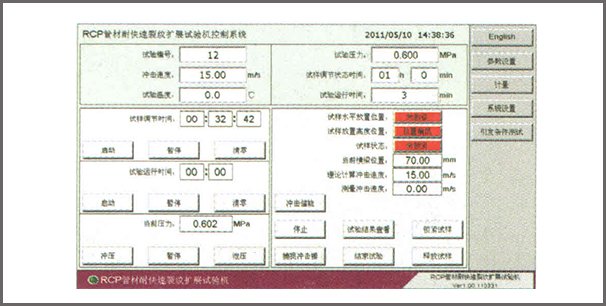

行业控制终端引入★友好人机界面,并且五颜六色的触摸屏显示提供更多信息给运算符,例如范例预处理时间、管道在当前压里面,影响裂缝和测试温度的速度、长度等等。
★Fast压装填和准确压力控制。 高压N2来源,压是settable在0个~ 2.5 MPa期间,高精确度,容易运行和斋戒到充气压力,特别是为大直径管道。 为管道DN200对DN500,设置压可以在30s之内被到达。
使容易的★特殊设计模块对被更新和被扩大的系统是适当的为管道的不同的范围。
★高严格的框架提高系统承压强度,并且多个缓冲在这个框架减少影响强制从高速度罢工者,因此组件连接数保留理想在重复实验以后。
★高强度影响中断。 这个彀子由合金钢,高坚硬和更加耐久组成。 设备可能装备用不同的彀子。
RCP测试单位:
此测试人员对为气体管道制造商等是必要的。 这个范例是使用对发运气体和液体主要的管道。
★合理的结构和准确影响速度。 有能量储备设备在基本的部件,将转换弹性势能成动能,影响速度范围可以是受控的在1m/s和20m/s.之间。
行业控制终端引入★友好人机界面,并且五颜六色的触摸屏显示提供更多信息给运算符,例如范例预处理时间、管道在当前压里面,影响裂缝和测试温度的速度、长度等等。
★Fast压装填和准确压力控制。 高压N2来源,压是settable在0个~ 2.5 MPa期间,高精确度,容易运行和斋戒到充气压力,特别是为大直径管道。 为管道DN200对DN500,设置压可以在30s之内被到达。
使容易的★特殊设计模块对被更新和被扩大的系统是适当的为管道的不同的范围。
★高严格的框架提高系统承压强度,并且多个缓冲在这个框架减少影响强制从高速度罢工者,因此组件连接数保留理想在重复实验以后。
★高强度影响中断。 这个彀子由合金钢,高坚硬和更加耐久组成。 设备可能装备用不同的彀子。
HY4720 | |||
RCP测试单位 | |||
测试管道范围(外部直径) | 最大。 Φ250、Φ315mm或者Φ500mm | ||
压范围和准确性 | 最大。 2.5MPa, 0.5等级 | ||
影响速度 | 10m/s、15m/s、/20m/s可选或5m/s ~ 15m/s可调整在0.5m/s等级 | ||
速度准确性 | ±0.5m/s | ||
压媒体 | 氮气 | ||
压范围 | ≤2.5Mpa | ||
压准确性 | 等级0.5 | ||
罢工者刀片版本 | 气动力学 | ||
气动力学的能量储备 | 马达驱动器 | ||
速度评定 | 独立评定,串行通信界面 | ||
存贮模式 | USB棍子 | ||
电源 | 单阶, 220VAC, 50Hz, 1kw | ||
保护选件类 | IP55 | ||
航空来源 | 3~4MPa | ||
维数 | 主要设备 | 830×710×2420mm (L×W×H) | |
外部跟踪 | 3000×370×75mm (L×W×H) | ||
主要管理员 | 450×500×1300mm (L×W×H) | ||
重量 | 主要设备 | 400kg | |
外部跟踪 | 100kg | ||
主要管理员 | 50kg | ||

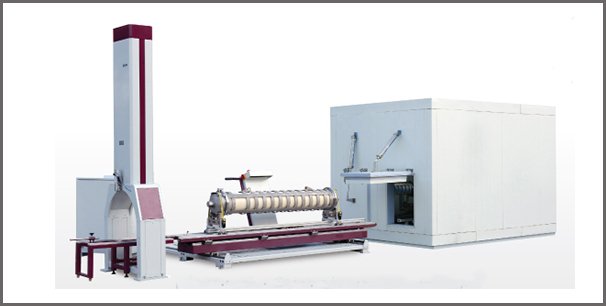

RCP低温适应的空间 | |||
工作站 | 2或4 | ||
Cubage | 10.5m3 | 20m3 | |
温度范围 | R.T ~ -30℃ | ||
温度准确性 | ±3℃ | ||
温度解决方法 | 0.1℃ | ||
冷却的次幂 | 5P, 10.7Kw/h | 8P, 17Kw/h | |
维数 | 2220*3000*2300mm | 4140*3000*2300mm | |
电源 | 第3阶段, 380V, 50Hz | ||
重量 | 650Kg | ||
RCP范例送货系统 | |||
控制方式 | 触摸屏控制 | ||
工作站 | 2 | 4 | |
范例发运次幂 | 气动力学和马达驱动器 | ||
距离 | 3400mm | ||
速度 | 370mm/s | ||
航空来源 | <0.8MPa | ||
电源 | 1个阶段, 220V, 50Hz |
